Part №: —

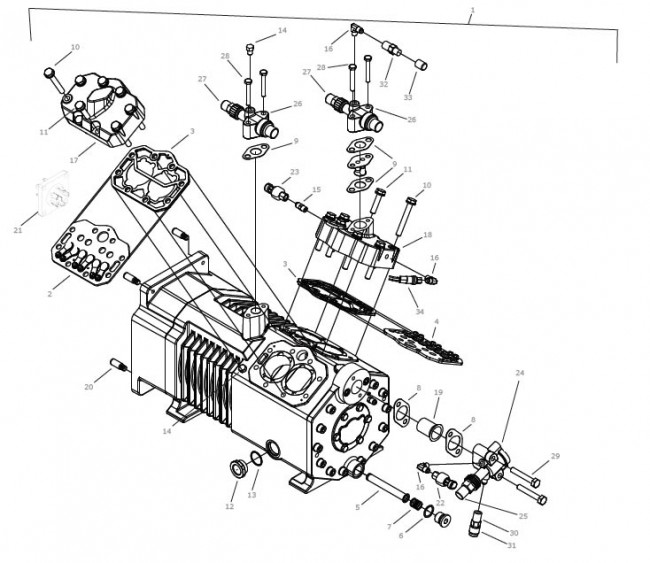

Оригинальное название: Compressor section
Количество: 1
Детали
| На схеме | Part № | Название | Кол-во | |
|---|---|---|---|---|
| 1 | 818658B | Компрессор (Compressor) | 1 | заказать |
| 2 | 818601B | Доска клапанная, LP (Compressor valve plate, LP) | 1 | заказать |
| 3 | 818605B | Комплект прокладок головки цилиндра (Cylinder head gasket kit) | 1 | заказать |
| 4 | 818602B | Доска клапанная, HP (Compressor valve plate, HP) | 1 | заказать |
| 5 | 818638B | Масляный фильтр компрессора (Oil filter, compressor) | 1 | заказать |
| 6 | 818636B | Прокладка, уплотнительное кольцо (Gasket, compressor oil plug) | 1 | заказать |
| 7 | 818637B | Спираль масляного фильтра (Spring, compressor oil filter) | 1 | заказать |
| 8 | 818661B | Прокладка сервисного клапана, LP (Gasket, service valve, LP) | 1 | заказать |
| 9 | 818656B | Прокладка запорного клапана (Gasket, compressor stop valve) | 1 | заказать |
| 10 | 818612A | Болт головки цилиндра (большой) (Bolt, cylinder head, large) | 1 | заказать |
| 11 | 818613A | Болт головки цилиндра (маленький) (Bolt, cylinder head, smoll) | 1 | заказать |
| 12 | 818633B | Смотровой глазок (Sight glass) | 1 | заказать |
| 13 | 818634B | О-образное кольцо для смотрового глазка (O-ring, sight glass) | 1 | заказать |
| 14 | 819745B | Заглушка компрессора (Plug, compressor) | 1 | заказать |
| 15 | 819753A | Клапан Шредера, прямой (Schrader valve, straight) | 1 | заказать |
| 16 | 819754A | Клапан Шредера, угловой (Schrader valve, angle) | 1 | заказать |
| 17 | 818610B | Головка цилиндра, LP с прокладкой (Cylinder head, LP with gasket) | 1 | заказать |
| 18 | 818611B | Головка цилиндра, НР с прокладкой (Cylinder head, HP with gasket) | 1 | заказать |
| 19 | 818662B | Фильтр всасывающий компрессора (Suction filter, compressor) | 1 | заказать |
| 20 | 819766B | Втулка с резьбой для монтажа в/ч преобразователя (Theaded bushing, FC mounting) | 1 | заказать |
| 21 | 818639B | Клеммный блок компрессора (Terminal block, compressor) | 1 | заказать |
| - | 818872A | Комплект прокладок (Compressor gaskets, complete) | 1 | заказать |
| - | 818856A | Подшипник скольжения co стороны защиты картера (Bearing bush, crankcase side) | 1 | заказать |
| - | 818554A | Катушка соленоида (Solenoid coil, 18W 24V DC) | 1 | заказать |
| - | 818851A | Гильза цилиндра сомпрессора (Compressor cylinder liner) | 1 | заказать |
| - | 818854A | Коленвал компрессора (Сompressor crankshaft) | 1 | заказать |
| - | 818860A | Шатун (LP) (Connecting rod, complete (LP)) | 1 | заказать |
| - | 818861A | Шатун (НP) (Connecting rod, complete (HP)) | 1 | заказать |
| - | 818850A | Поршни компрессора, комплект (Compressor pistons, complete) | 1 | заказать |
| - | 818857A | Подшипник скольжения (Bearing bush) | 1 | заказать |
| - | 818869A | Масляный насос компрессора, комплект (Compressor oil pump, complete) | 1 | заказать |
| - | 818664A | Предохранительный клапан (Pressure relief valve) | 1 | заказать |
| - | 818864A | Запорный клапан (Check valve) | 1 | заказать |
| 22 | 819503C | Датчик давления, LP (NSK) (Pressure transmitter, LP (NSK)) | 1 | заказать |
| 23 | 819504C | Датчик давления, HP (NSK) (Pressure transmitter, HP (NSK)) | 1 | заказать |
| 24 | 818623B | Сервисный клапан, LP (Service valve, LP) | 1 | заказать |
| 25 | 818629B | Крышка сервисного клапана, LP (Cap, service valve, LP) | 1 | заказать |
| 26 | 819750B | Запорный клапан компрессора (Compressor stop valve) | 1 | заказать |
| 27 | 818630B | Крышка запорного клапана компрессора (Cap, compressor stop valve) | 1 | заказать |
| 28 | 818655B | Болт запорного клапана компрессора (Bolt, compressor stop valve) | 1 | заказать |
| 29 | 818660B | Болт сервисного клапана, LP (Bolt, service valve, LP) | 1 | заказать |
| 30 | 818625B | Вакуумирующий клапан, LP (Evacuation valve, LP) | 1 | заказать |
| 31 | 818631B | Крышка ваккуумирующего клапана, LP (Cap, evacuation valve, LP) | 1 | заказать |
| 32 | 818626B | Вакуумирующий клапан, HP (Evacuation valve, HP) | 1 | заказать |
| 33 | 818632B | Крышка ваккуумирующего клапана, HP (Cap, evacuation valve, HP) | 1 | заказать |
| 34 | 819501A | Реле высокого давления (Hight pressure switch) | 1 | заказать |
