Part №:

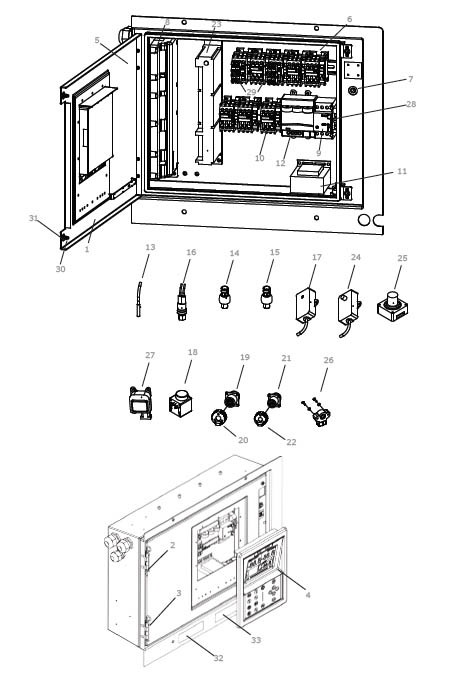

Оригинальное название: Controller section/ CIM6 controller
Количество: 1
Детали
| На схеме | Part № | Название | Кол-во | |
|---|---|---|---|---|
| 1 | 818310C | Дверка контроллера CIM6 (Controller door CIM6) | 1 | заказать |
| 2 | 814642С | Шарнирная часть CIM6 (Hinge part CIM6) | 1 | заказать |
| 3 | 814644B | Штифт (Hinge pin) | 1 | заказать |
| 4 | 818513A | Дисплей CIM6 (User panel CIM6) | 1 | заказать |
| - | 818542C | Панель светодиодная CIM6 (Cover foil, LED CIM 6) | 1 | заказать |
| 5 | 815589C | Наклейка, электрическая диаграмма для CIM6 (Decal, electrical diagram CIM6) | 1 | заказать |
| 6 | 818790A | Уплотнение дверки контроллера CIM6 (Seal, controller door CIM6) | 1 | заказать |
| 7 | 818525С | Тумблер On/Off CIM6 (On/Off switch CIM6) | 1 | заказать |
| 8 | 818510D | Модуль контроллера CIM6 (Controller module CIM6) | 1 | заказать |
| 9 | 818520B | Основной (главный) автоматический выключатель CIM6 (Main circuit breaker CIM6) | 1 | заказать |
| 10 | 818521B | Контактор (Contactor) | 1 | заказать |
| 11 | 818518C | Трансформатор 105 вольт-ампер CIM6 (Transformer, 105 VA CIM6) | 1 | заказать |
| 12 | 818511С | Измеритель мощности CIM6 (Power meas module CIM6) | 1 | заказать |
| 13 | 818550A | Датчик температуры (Temperature sensor) | 1 | заказать |
| 14 | 819503С | Преобразователь давления, LP (NKS) (Pressure transmitter, LP (NKS)) | 1 | заказать |
| 15 | 819504C | Преобразователь давления, HP (NKS) (Pressure transmitter, HP (NKS)) | 1 | заказать |
| 16 | 819501A | Реле высокого давления (High pressure switch) | 1 | заказать |
| 17 | 818551B | Датчик влажности CIM6 (Humidity sensor CIM6) | 1 | заказать |
| 18 | 818554B | Катушка соленоида, 10W 24VAC (Solenoid coil, 10W 24VAC) | 1 | заказать |
| 19 | 819595B | Разъем для кабеля снятия данных (Retriever socket) | 1 | заказать |
| 20 | 819630B | Крышка разъема (Retriever socket cap) | 1 | заказать |
| 21 | 819633A | Разъем USDA (USDA socket) | 1 | заказать |
| 22 | 819634A | Крышка разъема USDA (USDA socket cap) | 1 | заказать |
| 23 | 819621B | Модуль RMM (RMM Module) | 1 | заказать |
| 24 | 818740A | Датчик, O2 (CA) (Sensor, O2 (CA)) | 1 | заказать |
| 25 | 818745A | Датчик, CO2 (CA/AV) (Sensor, CO2 (CA/AV)) | 1 | заказать |
| 26 | 818276A | Датчик отработанного воздуха (Air exchange sensor) | 1 | заказать |
| 27 | 818275A | Мотор привода вентиляции (Air exchange motor (CA/AV)) | 1 | заказать |
| 28 | 818534A | Плавкий предохранитель 0.4A (Fuse, 0.4A) | 1 | заказать |
| 29 | 818522B | Вспомогательный контакт (белая точка) (Auxiliary contact (white dot)) | 1 | заказать |
| - | 818522B | Вспомогательный контакт (красная точка) (Auxiliary contact (red dot)) | 1 | заказать |
| 30 | 819693D | Клипса шурупа двери контроллера CIM6 (Screw, controller door CIM6) | 1 | заказать |
| 31 | 819694B | Фиксатор для шурупа (Retainer for screw) | 1 | заказать |
