Part №: —
Оригинальное название: Controller section / CIM5 контроллер
Количество: 1
Детали

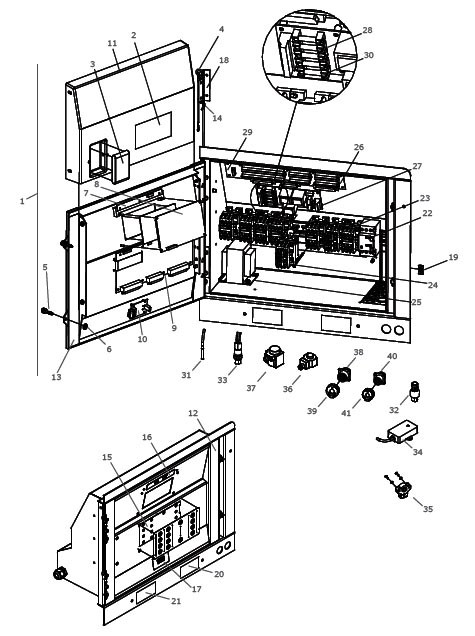

| На схеме | Part № | Название | Кол-во | |
|---|---|---|---|---|
| 1 | 818320B | Дверной блок контроллера в сборе (Controller door, complete CIM5) | 1 | заказать |
| 2 | 815589B | Наклейка, электрическая диаграмма для CIM5 (Decal, electrical diagram CIM5) | 1 | заказать |
| 3 | 818536B | Батарея для CIM5 (Batt. pack CIM5) | 1 | заказать |
| 4 | 814644B | Штифт (Hinge pin) | 1 | заказать |
| 5 | 819693С | Шуруп (Screw, controller door CIM 5) | 1 | заказать |
| 6 | 819694B | Фиксатор для шурупа (Retainer for screw) | 1 | заказать |
| 7 | 818517A | Светодиодная плата CIM 5 (LED PCB CIM 5) | 1 | заказать |
| 8 | 818515A | Дисплей РСВ CIM 5 (Display PCB CIM 5) | 1 | заказать |
| 9 | 818255C | Модуль контроллера CIM 5 (Controller module CIM 5) | 1 | заказать |
| 10 | 818525B | Плата On/Off CIM 5 (On/Off PCB CIM 5) | 1 | заказать |
| 11 | 814673B | Крышка двери контроллера CIM 5 (Cover, controller door CIM 5) | 1 | заказать |
| 12 | 818310B | Дверка контроллера CIM 5 (Controller door, CIM5) | 1 | заказать |
| 13 | 814562B | Уплотнение дверки контроллера CIM 5 (Seal, controller door CIM 5) | 1 | заказать |
| 14 | 814643B | Шарнирная часть 2 (Hinge part 2) | 1 | заказать |
| 15 | 818527B | Клавиатура CIM 5 (Keypad CIM 5) | 1 | заказать |
| 16 | 818542B | Панель светодиодная CIM 5 (Cover foil, LED CIM 5) | 1 | заказать |
| 17 | 818544B | Панель On/Off PCB CIM 5 (Cover foil, On/Off PCB CIM 5) | 1 | заказать |
| 18 | 814642B | Шарнирная часть 1 (Hinge part 1) | 1 | заказать |
| 19 | 819695C | Клипса для шурупа двери контроллера (Receptacle screw, contr. door) | 1 | заказать |
| 20 | 815575B | Наклейка, осторожно высокое напряжение (Decal, warning high voltage) | 1 | заказать |
| 21 | 815578B | Наклейка, предупреждение об отключении системы перед началом сварки (Decal, discon. before welding) | 1 | заказать |
| 22 | 818520A | Основной (главный) автоматический выключатель (Main circuit breaker CIM 5) | 1 | заказать |
| 23 | 818521B | Контактор (Contactor) | 1 | заказать |
| 24 | 818522B | Вспомогательный контакт (белая точка) (Auxiliary contact (white dot)) | 1 | заказать |
| 25 | 818518B | Трансформатор 145 вольт-ампер CIM5 (Transformer, 145 VA CIM 5) | 1 | заказать |
| 26 | 818526C | Терминальный блок PCB CIM5 (Terminal block PCB CIM5) | 1 | заказать |
| 27 | 818511B | Измеритель мощности PCB CIM5 (Power meas PCB CIM5) | 1 | заказать |
| 28 | 818546B | Плавкий предохранитель 0.63A (Fuse, 0.63A) | 1 | заказать |
| 29 | 818545B | Плавкий предохранитель 6.3A (Fuse, 6.3A) | 1 | заказать |
| 30 | 818530A | Плавкий предохранитель 10A (Fuse, 10A) | 1 | заказать |
| 31 | 818550A | Датчик температуры (Temperature sensor) | 1 | заказать |
| 32 | 819503A | Преобразователь давления, LP (AKS) (Pressure transmitter, LP (AKS)) | 1 | заказать |
| 32 | 819503C | Преобразователь давления, LP (NKS) (Pressure transmitter, LP (NKS)) | 1 | заказать |
| 32 | 819504A | Преобразователь давления, HP (AKS) (Pressure transmitter, HP (AKS)) | 1 | заказать |
| 32 | 819504C | Преобразователь давления, HP (NKS) (Pressure transmitter, HP (NKS)) | 1 | заказать |
| 33 | 819501A | Реле высокого давления (High pressure switch) | 1 | заказать |
