Part №: 5

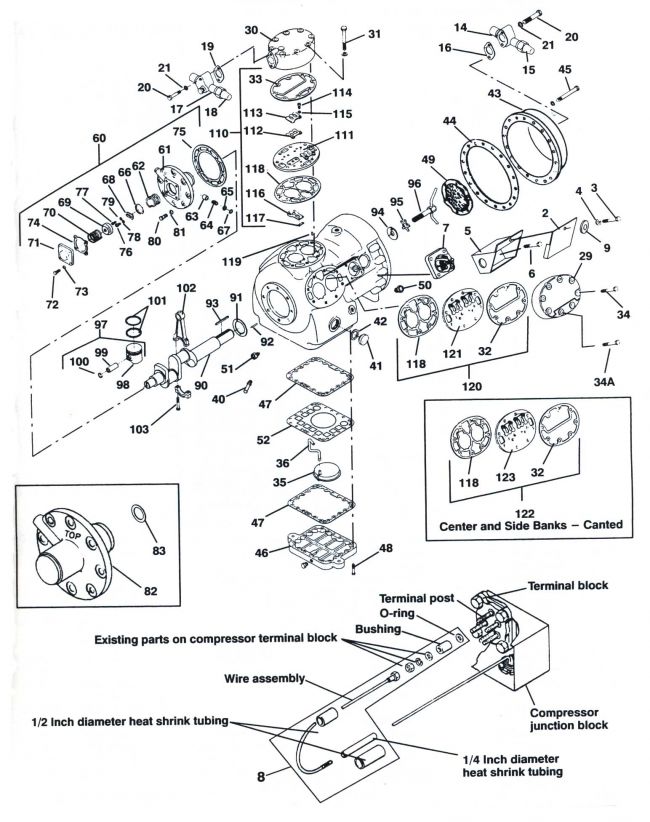

Оригинальное название: Compressor - Motor Assembly
Количество: 1
Детали
| На схеме | Part № | Название | Кол-во | |
|---|---|---|---|---|
| 14 | 14-01042-03 | Вентиль обслуживания на линии всасывания (запорный вентиль) (Valve, Suction Shut-Off, 1-1/8 ODS) | 1 | заказать |
| 17 | 14-01042-04 | Вентиль обслуживания на линии нагнетания (запорный вентиль) (Valve, Discharge Shut-Off, 7/8 ODS) | 1 | заказать |
| 19 | 17-10811-05 | Прокладка запорного вентиля на линии всасывания/нагнетания (Gasket, Suction/Discharge Service Valve) | 1 | заказать |
| 29 | 17-21040-00 | Головка цилиндра (боковая) ( Head, Cylinder - Side Bank (Shaved Head)) | 2 | заказать |
| 30 | 17-40016-01 | Головка цилиндра (центральная) (Head, Cylinder - Center Bank ) | 1 | заказать |
| 32 | 17-44124-00 | Прокладка под головку цилиндра (боковая) (Gasket, Cylinder Head (Side Bank)) | 2 | заказать |
| 33 | 17-44123-00 | Прокладка головки цилиндра (центральная) ( Gasket, Cylinder Head (Center Bank)) | 1 | заказать |
| 44 | 17-40029-05 | Прокладка торцевой крышки (Gasket, Motor End Cover) | 1 | заказать |
| 46 | 17-40032-00 | Поддон картера (Plate, Bottom) | 1 | заказать |
| 47 | 17-40033-05 | Прокладка поддона картера (Gasket, Bottom Plate) | 2 | заказать |
| 49 | 17-20005-00 | Фильтр всасывания (Strainer Assembly, Suction (NSI)) | 1 | заказать |
| 51 | 17-40042-00 | Обратный клапан циркуляции масла (Chek Valve Assembly, Oil Return) | 1 | заказать |
| 52 | 17-21063-00 | Защитная пластина (нижняя) (Plate, Screen Hold Down) | 1 | заказать |
| 60 | 17-40060-00 | Масляный насос в сборе (для компрессоров 18-00043-06SV, -07SV, -08SV, -19, -20) (Bearing Head & Oil Pump Package) | 1 | заказать |
| 82 | 17-21070-00 | Масляный насос в сборе (для компрессоров 18-00048-20SV, -21SV, -25SV) (Bearing Head & Oil Pump Package) | 1 | заказать |
| 90 | 17-21068-00 | Коленвал (для компрессора 18-00048-25SV) (Crankshaft ) | 1 | заказать |
| 83 | 17-55009-01 | Кольцо опорное (Washer, Trust) | 1 | заказать |
| 90 | 17-21036-00 | Коленвал (для компрессора 18-00043-08SV) (Crankshaft) | 1 | заказать |
| 90 | 17-40049-00 | Коленвал (для компрессора 18-00043-06SV, -07SV) (Crankshaft) | 1 | заказать |
| 91 | 17-40059-00 | Кольцо опорное (Washer, Trust) | 1 | заказать |
| 97 | 17-44115-01 | Поршень с пальцем (Piston & Pin Pkg (Standart)) | 6 | заказать |
| 97 | 17-44045-01 | Поршень с пальцем (Piston & Pin Pkg (Standart)) | 6 | заказать |
| 101 | 17-40055-00 | Кольцо компрессионное (Ring, Compression) | 12 | заказать |
| 102 | 17-40056-00 | Шатун (Connecting Rod and Cap Assembly (Standart)) | 6 | заказать |
| 112 | 17-40086-00 | Клапан нагнетательный (Valve Discharge) | 2 | заказать |
| 116 | 17-40082-00 | Клапан всасывающий (Valve, Suction) | 2 | заказать |
| 117 | 17-40083-00 | Пружины под клапана всасывания (Spring, Suction Valve Positioning) | 2 | заказать |
| 118 | 17-55002-00 | Прокладка под клапанную доску (Gasket, Valve Plate) | 1 | заказать |
| 116 | 17-44111-00 | Клапан всасывающий (Valve, Suction) | 2 | заказать |
| - | 17-55020-20 | Комплект прокладок (Gasket Set) | 1 | заказать |
